Krokodil Roco DCC

Integration d'un décodeur DCC dans une locomotive CROCODILE ROCO

Etape n°1 : Frabrication du circuit imprimé de remplacement

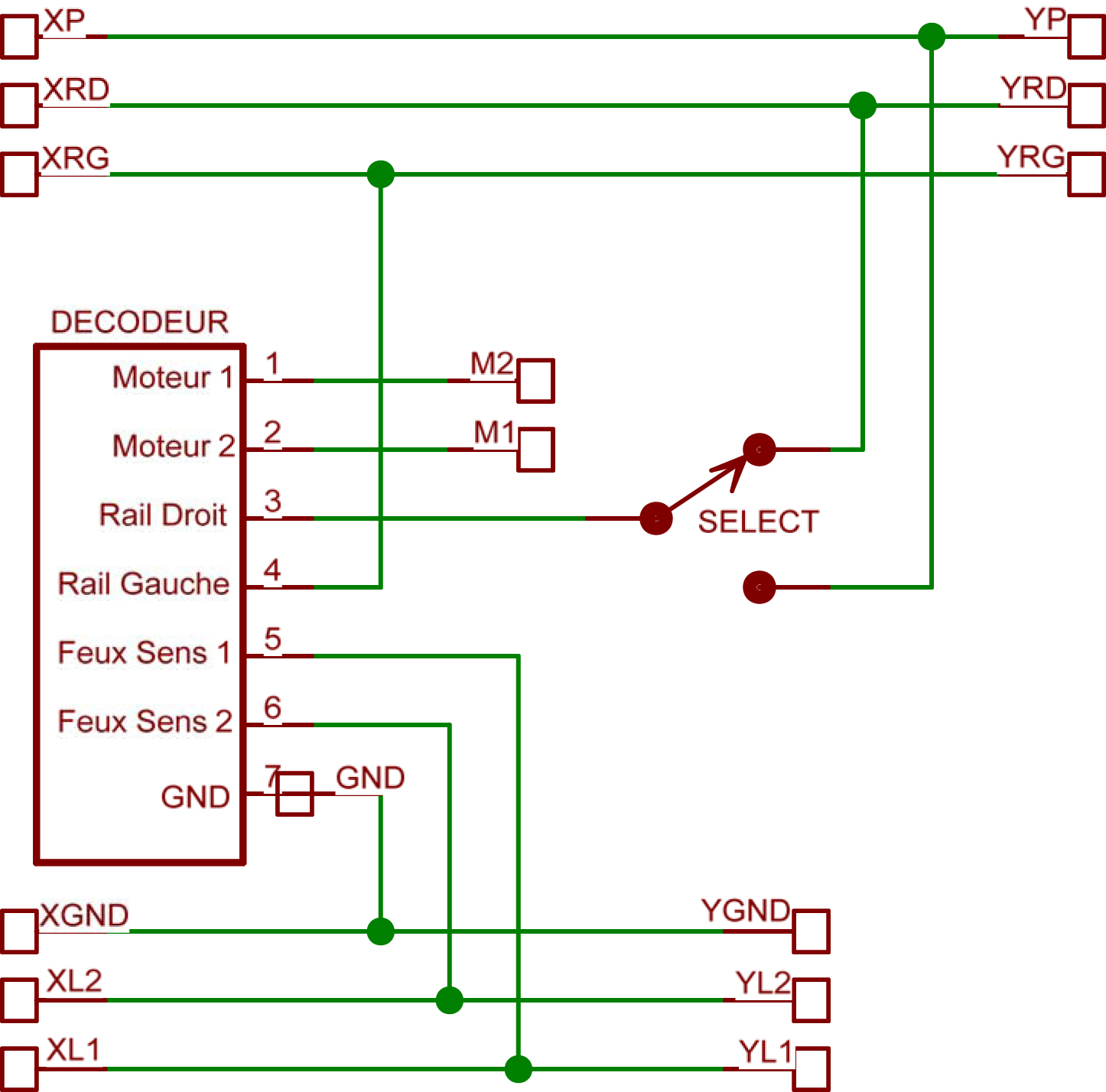

Voici le schéma du circuit ...

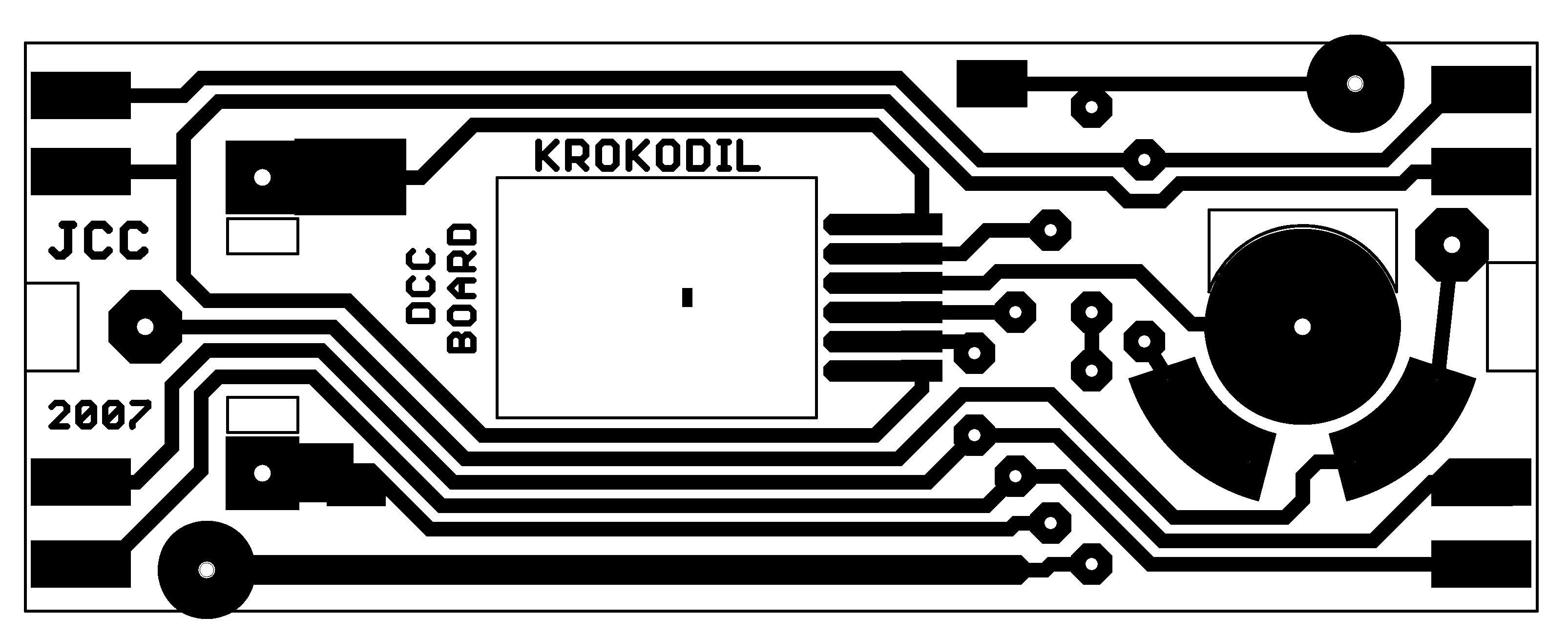

... le dessin du circuit ou milar...

... et le circuit une fois gravé en bakelite 16/10ème...
Circuit Imprime

Vous pouvez en cliquant sur le dessin du circuit imprimé obtenir directement le fichier au format jpg. Vous pourrez imprimer ce fichier sur un transparent, après mise à l'échelle selon votre imprimante, pour obtenir le milar et graver vous même le circuit. N'oubliez pas avant d'imprimer de faire un mirroir du dessin afin que la partie encre soit bien collée contre le cuivre et éviter au maximum la difraction des UV. Les dimensions exactes du circuit sont 65,5 mm x 24,6 mm. Vous devez obtenir un circuit conforme à celui de la photo. Si vous ne pouvez pas réaliser de circuit imprimé, vous pouvez vous rapprocher d'un club de modélisme ou d'électronique. Le club LILLE MODELISME par exemple est parfaitment équipé. (Pour joindre Lille Modelisme, suivez ce lien).
